Dažnio dvigubintojas NWT – 7 analizatoriui

   Jau esu aprašęs apie mano gamintą prietaisą NWT – 7. Tai ir nesikartosiu  - jei kam įdomu surasite mano anksčiau paskelbtose žinutėse. Šis nedidelis priedelis prie NWT – 7 gerokai praplečia jo darbo dažnio juostą. Tiksliau ją padvigubina. Taigi, jei be šio priedelio analizatorius stabiliai dirba iki 80MHz dažnio ruože, tai šio priedelio pagalba aš jau galiu matyti analizuojamos grandinės darbą iki 160MHz.
    Pats priedėlis buvo pirktas iš AliExpress. Kaina tik 9 EUR su atsisiuntimu.   Adresas: Spausti čia
Jo vaizdelis:


Korpuso reikėjo jam labai nedidelio. Tik 40x16x10. Surasti nupirkti kažką panašaus nepavyko, tad sulitavau jį iš folguoto tekstolito plokščių.

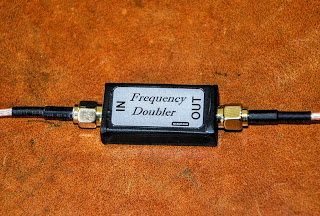

Nudažius, gavosi visai simpatiškas gaminukas. Na, ir svarbiausia, funkcionalus.


Rolandas, LY5RJ
