Maitinimo blokas 1-25V 12A


       Dabar toks metas, kai galima lengvai surasti senų kompiuterio maitinimo blokų. Ir pas mane jų keletą mėtėsi. Nutariau pasigaminti laboratorinį maitinimo bloką. Kaip tai padaryti literatūros internete tikrai yra daug. Už pagrindą paėmiau siūlomą schemą iš kažkokio tai italo. Originalaus šaltinio neradau, tai nuoroda iš ten, kur suradau informaciją. Šis perdarymo būdas man patiko todėl, kad net nereikia ieškoti esamo maitinimo bloko schemos. Praktiškai visą žemos įtampos dalį metam lauk... Liko tik +12V dalis:


   Maitinimo blokas veikia tokiu principu:
  •           Nustatoma išėjimo įtampa (nuo 1 iki 25V), bei maksimali leistina srovė (nuo 0,1 iki 12 A);
  •           Pajungiam apkrovą (arba reikalingą maitinimui prietaisą);
  •           Srovė kylą iki užduotosios ribos, išlaikant įtampą, t.y. stabilizuojama įtampa.
  •           Kylant apkrovimo srovei toliau, nei leistina(nustatytoji) srovė,  pradeda kristi įtampa, t.y. toliau stabilizuojama srovė.

Taigi. Pačią perdarymo schemą paėmiau iš čia: http://www.chirio.com/IMAGES/atx_schema_03.jpg


Perdarymo aprašymas:

  •           Pradžioje įsitikiname, kad blokas veikiantis. Priešingu atveju gali tekti daug pavargti, kol jį paleisime darbui.
  •           Sekantis žingsnis – išlituojame visus nereikalingus elementus. Tai yra -5; +5; -12; +3,3V išėjimo grandines. Jų mums daugiau nebeprireiks.
  •           Atlituojame viską nuo TL494 mikroschemos 1,2,15 ir 16 kojos.
  •           Sekantis žingsnis BŪTINAS: pakeičiame išėjimo kondensatorius į aukštesnės įtampos kondensatorius. Mažiausiai 25V. Galima ir didesnei įtampai. Kaip taisyklė galiniame kaskade stovi kondensatoriai apskaičiuoti 16V. Jei nepakeisit, galite, sukėlę įtampą virš 16V, turėti nemažą BUM!!!!!!
  •          Dar vienas BŪTINAS veiksmas. Keičiame diodų rinkinį D18. Kaip taisyklė, ten stovi diodai ties ribine darbine srove ar maža atbuline įtampa. Jei juos pramuš –  prie šio maitinimo šaltinio pajungtas prietaisas pasakys „labanaktis“ JJJ. Aš pakeičiau į 60CPQ150PBF. Jį įsigijau „Lemonoje“.
  •           Raudona spalva schemoje parodyta kas buvo papildomai sumontuota.

Toliau schemos pakeitimai ar pastebėjimai:
  • Kondensatorių ties išėjimu įlitavau 1000x50V. Galima ir didesnės talpos, nes padidinus talpą labai sumažėjo stabilizacijos netolygumas esant didesniam apkrovimui.
  • Kadangi įtampą bloke reguliuosiu iki 25V, potenciometrą paimu ne 10kOm, o 20kOm.
  • Laidus iki potenciometrų būtina ekranuoti. Kol laidai nebuvo ekranuoti, prie didesnės apkrovos blokas pradėdavo cypti.
  • Šuntui panaudojau dvi 5 vatų lygiagrečiai sujungtas varžas po 0,1 omą. Jas taip pat pirkau „Lemonoje“
  • Indikacijai panaudotas skaitmeninis voltmetras- ampermetras. Pirkau per ebay.
  • Kadangi perdarinėjau PC maitinimo bloką kurio 12V išėjime buvo 12 A, tai ritės L2 neperdarinėjau – palikau tokią, kokia ir buvo.
  • Aušintuvą pajungiame per papildomą stabilizatorių, maitinimo įtampą paimant nuo 12 mikroschemos TL494 kojos



-          Jei parenkame pakankamai tiksliai daliklių varžas, papildomo derinimo neriekia. Jei nepataikysite, schemoje nurodytos įtampos. (žiūrėti aukščiau pateiktoje schemos dalyje).

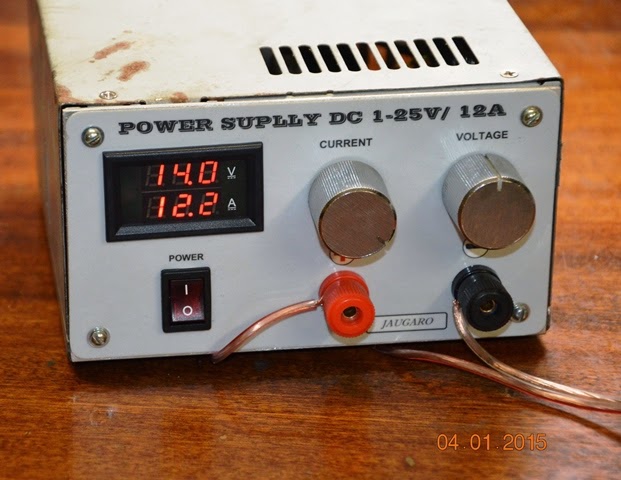

Štai mano ūkyje, vietoj jau savo dienas atgyvenusio kompiuterinio maitinimo bloko, atsirado dar vienas reikalingas prietaisiukas.



Sakyčiau, darbelis nesudėtingas. Linkiu ir kitiems pabandyti padirbėti su lituokliu ilgais žiemos vakarais...
LY5RJ, Rolandas
(JAUGARO)
