Sulaukiau
prašymo iš mano pažįstamo perderinti UKV dažnį į FM radijo imtuve БЫЛИНА-307В. Iš
pirmo žvilgsnio, kaip ir viskas aišku ir suprantama. Vykdant perderinimo darbus
susidūriau su tiesiog netikėtais iššūkiais. Pabandysiu aprašyti.
O aš vis galvojau, kodėl negaliu surasti nei vieno aprašymo perderinimui.
Tiesiog – nieko internete nėra… Pasirodo blokas gana kaprizingas ir tikrai teko
pavargti jį pritaikant.
Pradedame viską iš eilės.
Pirmiausia, tai kontūrų dažnio
keitimas (stočių paieška) vykdoma ne kintamos talpos kondensatoriaus ar
varikapo, o kintamos ritės (variometro) pagalba. Bloką tai aš perderinau. Ir sakyčiau
pavyko gana gerai, bet niekaip nesugebėjau pasiekti, kad imtuvas veiktu per
visą FM 87,5 – 108 MHz transliacinį ruožą. Jo plotis 20,5MHz. Kai tuo tarpu UKV
transliacinio ruožo plotis tik 8,2 MHz (65,8-74 MHz). Kitaip tariant, kam
reikalinga tokia radija, jei gali klausytis tik pusė stočių. Štai čia ir prasidėjo
sprendimo paieška. Paklausinėjau visus savo pažįstamus, net klausimą į rusų
forumus uždaviau. Konkretaus atsakymo nesulaukiau. Vieni sakė, kad tai seniena
ir ją reikia mesti laukan, kiti, kad tai neįmanoma ir t.t.
Nors vienas blogeris tvirtina
(net video įrašas yra), kad tai lengvai perdaroma.
Pažiūrėti galima čia: Nuoroda
Esu ne kartą su tuo video
autoriumi bendravęs. Tik gaila, kad jis tapo Kovido auka ir jau nebeturiu galimybės
jo paklausti....
Priėmiau gana drastišką (ir mano labai
nemėgstamą) sprendimą –sumontuoti visai naują FM bloką. Jo aprašymą galite
surasti čia: Nuoroda
Jo valdymui teko sukonstruoti kintamą potenciometrą, kuris valdomas nuo esamos
kanalų paieškos sistemos.
Užduotis – intervencija tik į
UKV diapazoną, paliekant funkcionalų CB ir ДВ diapazoną. Atvirai tariant ten dabar
labai jau mažai transliacinių stočių, bet... aš gi nenoriu naikinti to, ką dar
galima išsaugoti...
Dabar vykdomų veiksmų trumpas aprašymas.
Bendra imtuvo schema:

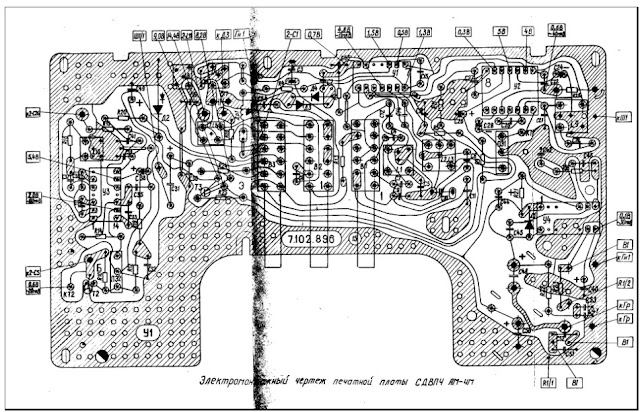

Takeliai motininėje plokštėje:
Takeliai UKV plokštėje:
Detalių išsidėstymas motininėje ir UKV plokštėse:
Papildomo FM bloko pajungimas elementarus. Trumpai jį aprašysiu:
-
Maitinimas
per papildomą 3,3V stabilizatorių;
-
Išėjimas
per plokštės „Volume“ jungtį. Jungiama prie S3 motininės plokštės perjungiklį
(6 kontaktas).
-
Derinimo
varža jungiama prie FM plokštės „Tuning“ jungties.
-
Antena - prie „ANT“ kontakto.
Kiek detaliau apie derinimo varžos pajungimą.
-
Demontuojame
nereikalingus elementus iš UKV plokštės. Tik nelieskite detalių, kurios skirtos
CB ar ДВ
dažniams.
-
Vietoje
L1 derinamos ritės sumontuojamas derinimo linijinis potenciometras. Jo korpusinis
ilgis 50mm. Panaudojau seną CCCP laikų СП3-23К linijinį potenciometrą. Tiko
puikiai. Panašių gabaritų linijiniai potenciometrai parduodami ir aliexpress.com.
Tinta taip nuo kokių 10kOm iki 100kOm ribose.
-
Valdymui
(rankenėlės stumdymui) panaudojau stangrią varinę vielą. Ji naudojama kabelių įtraukimui
į elektros instaliacijai skirtus montažinius vamzdelius. Žiūrėti foto.
Na ir liko pateikti tik bendras montažo nuotraukas.
Sėkmės darbuose
LY5RJ, JAUGARO
