БЫЛИНА 310





            Sulaukiau prašymo iš mano pažįstamo perderinti UKV dažnį į FM radijo imtuve БЫЛИНА-310. Iš pirmo žvilgsnio, kaip ir viskas aišku ir suprantama. Vykdant perderinimo darbus susitikau su tiesiog netikėtais iššūkiais. Pabandysiu aprašyti.

O aš vis galvojau, kodėl negaliu surasti a nei vieno aprašymo perderinimui. Tiesiog – nieko nėra… Pasirodo blokas gana kaprizingas ir tikrai teko pavargti jį perderinant.

Pradedame viską iš eilės.



Bendra schema:

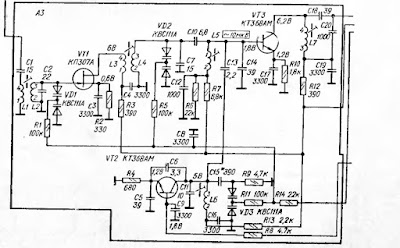

Mus labiau domina UKV dalis. Štai ji:





Plokštė ir detalių išsidėstymas joje:



Ričių apvijų matmenys:



Schemoje įvesti pakeitimai:



Nedidelis paaiškinimas:

-          Pirmiausia pasitikriname įtampos formavimo plokštėje (ПЧ) išduodamas įtampas. Jos turi būti ribose 4,5v ±0,5V......28V±3V. Tai derinama T1 transformatoriaus šerdies reguliavimu įtampos formavimo plokštėje (ПЧ). Žiūrėti aukščiau.

-

o   Išlituojame C11

o   L6 sumažiname iki 2,75apv. Galutiniame variante aš vietoje ritės suvyniojau 3 apvijas ant 3 mm karkaso ir į vidų įvedžiau feririnę šerdį. Na, man taip pasirodė paprasčiau.

o   C6 mažinant talpą „platėja“ derinamasis juostos plotis. Tik reikia per daug nesumažinti, nes tada heterodino kaskadas tiesiog nebegeneruoja.

o   C15 – mažinant talpą, mažėja derinamasis juostos plotis. Kuo didesnė talpa, tuo plačiau išnaudojamos varikapo talpumo savybės.

o   C5 – taip pat įtakoja į heterodino derinamo juostos plotį

o   C7 – suderinimas tarp heterodino dažnio ir AD dažnio.    Skirtumas turi būti 10.7MHz. Skirtumas turi būti vienodas per visą dažnio juostą. Štai šis kondensatorius ir suderina, kad dažnių skirtumas būtų visur 10,7MHz.



Yra dar vienas „stebuklas“. Būtina prieš išardant pasižymėti FM bloko padėtį. Pasirodo, jis kiek nesimetriškas. Ir jei į tai neatsižvelgti, apatinis dangtelis liečia induktyvines derinimo rites. Pasirodo, tam, kad neliestų ir yra išpjautos kiaurymės dangtelyje....

Apatinis FM bloko dangtelis:







Sėkmės darbuose

LY5RJ, JAUGARO
