Prikeliame dar vieną seną CCCP gamybos tiunerį naujam gyvenimui.
Darbo gal ir kiek daugoka, bet pasiektu rezultatu likau labai patenkintas.
Taigi, aprašymas:
Pirmiausia susitvarkome su išėjimo įtampomis.
Perderinau net kelis tiunerius. Viename net teko keisti stabilitronus nes
įtampos buvo visai „nuplaukę“. Pasitikriname pagal faktą. Sakykime, galima paklaida
+/- 5%.
Sekantis žingsnis.
Perderiname UKV į FM dažnį.
Schema:
Reikalingi pakeitimai:
-
C16 –
keičiame į 0,01mF
-
C2;C5;C7;C15
keičiame į paderinamuosius (trimer) 1-5mF (galima ir į 1-10mF). Čia svarbiausia
min talpos riba.
-
Lygiagrečiai
L1 įėjimui (tarp L1 apvijų) papildomai pajungti 15pF kondensatorių.
-
Dabar
ritės:
o
L1 –
paliekame 3 apvijas. Buvau sutikęs ir 1 ir 5 apvijas. Pakoreguojame.
o
L2;
L4 – nuvyniojame 2 apvijas;
o
L5
nuvyniojame po 1 apviją nuo viršaus ir 1 apviją nuo ritės apačios. Viso
sumažiname dviem apvijomis.
o
L8 –
nuvyniojame 3 apvijas
o L3 – nuvyniojame 1 apvijąo L8 – nuvyniojame 3 apvijas.
o
Kaip taisyklė, reikia koreguoti varžos R11 parametrus.
Lygiagrečiai jai prilituojama 7,5...4,7k varža. Jos dydis įtakoja į apatinę
bangų paieškos ribą.
Na, pas mane tarp kraštutinių potenciometro išvadų gavosi atitinkamai įtampos
3,2V ir 22,4V.
Stereo signalui gauti būtinas naujas FM dekoderis.
Jo išėjimas pajungiamas prie seno STEREO dekoderio vidutinio išvadų vietos.

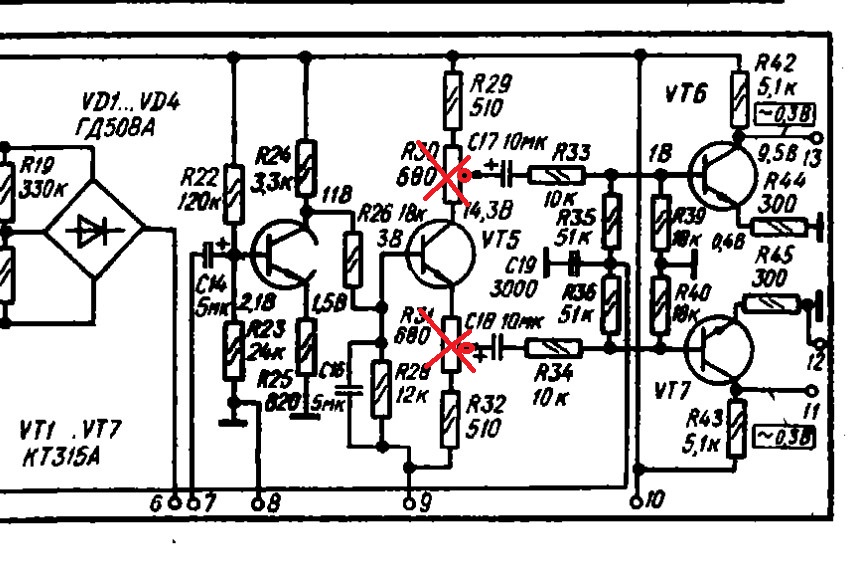

Prieš tai demontuojame R30 ir R31
Taip pat galima kiek padidinti stiprinimą ПЧ trakte sumažinus varžą R14 iki
150 omų.
Apie derinimo ypatumus jau buvo rašyta anksčiau.
Rolandas
JAUGARO
LY5RJ
