FM modulis KT0936M su Atminties mikroschema





   Siūlau pakartojimui dar vieną FM modulį su KT0936M mikroschema. Modulis nedidukas. Viso 17x90 mm.  Išvadų pajungimo vietos derintos prie populiaraus VEF 12...VEF206 modelių.  Nors tinka montavimui praktiškai visose radijo imtuvuose.

Išeities šaltinis buvo surastas čia: NUORODA  Verta pasiskaityti.

Modulį galima suprogramuoti ivairių dažnių priėmimui. Taip pat galima keisti ir priimamos dažnių juostos plotį. Apie tai rašoma čia: NUORODA

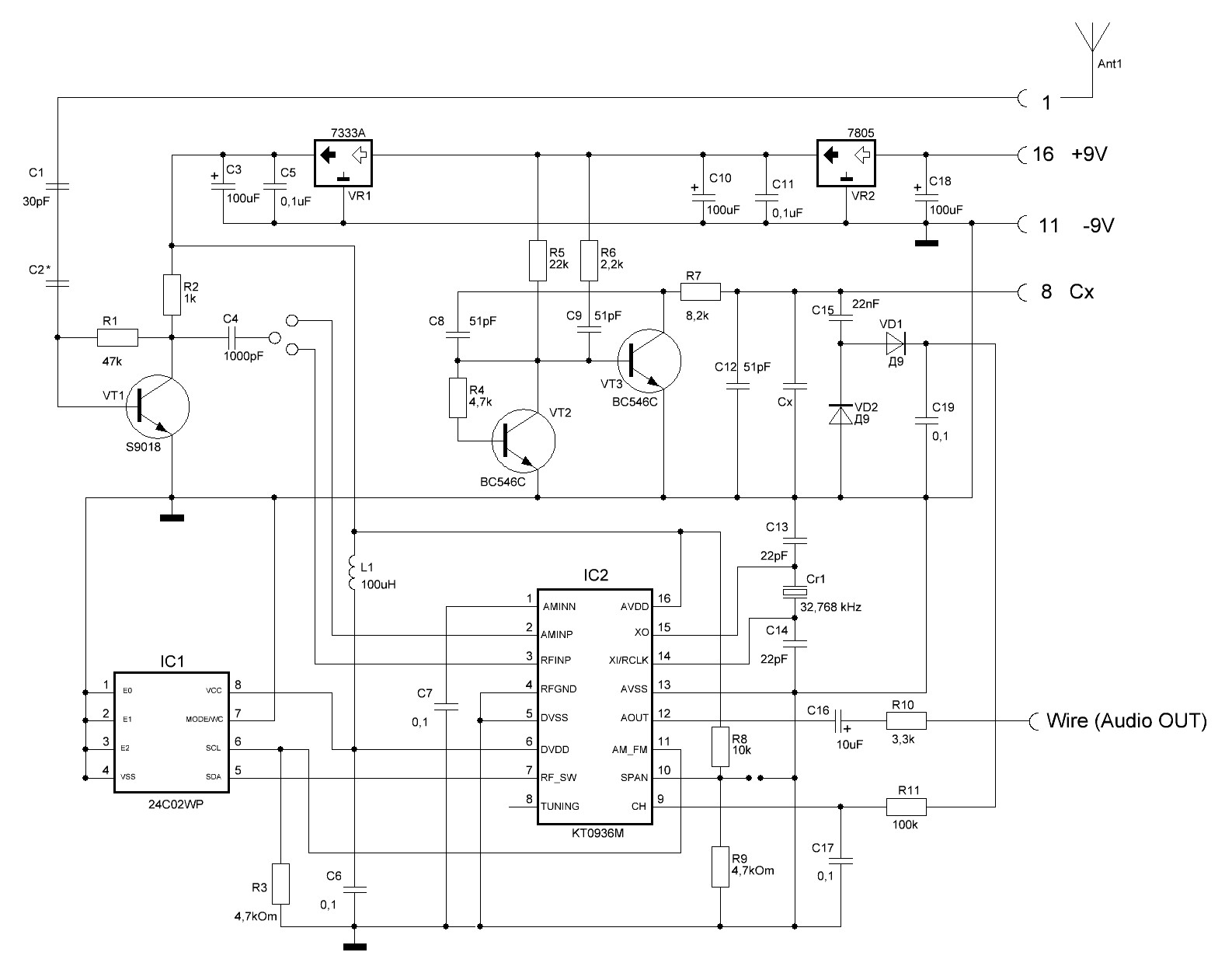

Pati schema:

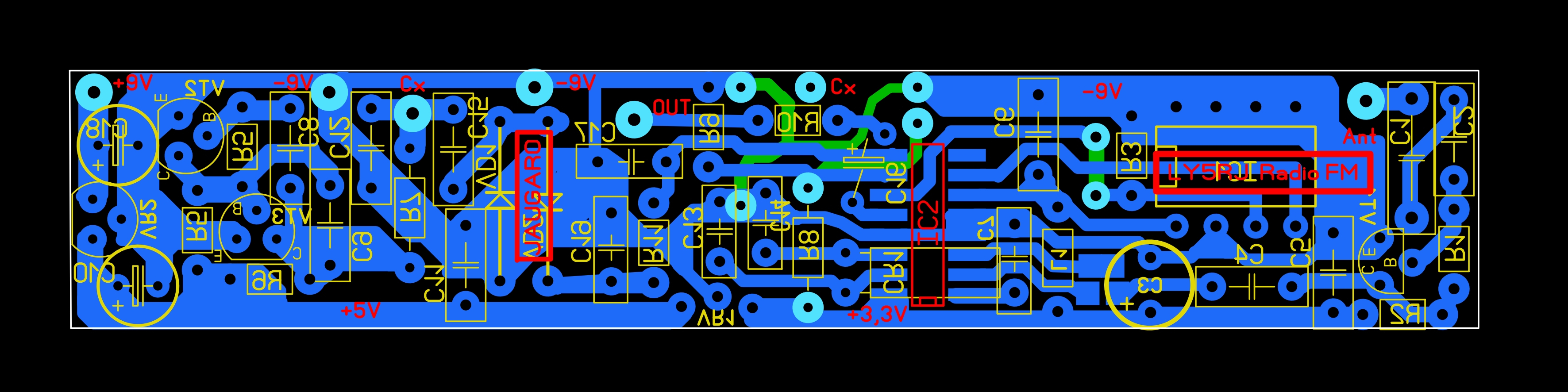

Montažinė plokštė:

Ir jau surinkta plokštė.

Duomenys pakartojimui.

Plokštė LAY6 formatu:  Nuoroda

Schema SPL7 formatu: NUORODA

HEX failas programavimui: NUORODA

Failai plokštės užsakymui Kinijoje: NUORODA



Visiems sėkmės

LY5RJ, JAUGARO
