CNC 3040Z-DQ staklių pradiniai nustatymai



Įsigijau CNC stakles. Nuostabus pirkinys. Atneša daug džiaugsmo ir dar daugiau galimybių. Pirkau iš Aliexpress sandėlių Europoje. Atkeliavo per kelias dienas, o ir muitų jokių.

Staklės dirba MACH3 programos pagalba. Dirba puikiai. Tačiau reikėjo pavargti, kol suvedžiau pradinius nustatymus. Pradinė informacija pateikiama toli gražu ne pilnai. Taigi, nutariau suvesti visus nustatymus čia. Gal kam prireiks.

-         Nustatome vienetų sistemą: Config-Select Native Units

-         Nustatome valdymo portą: Config – Ports and Pins – Port Setup and Axis Selection





-         Variklių valdymo konfigūracija: Config – Ports and Pins – Motor Outputs



-         Avarinio sustojimo ir daviklio nustatymas: Config – Ports and Pins –Input Signals

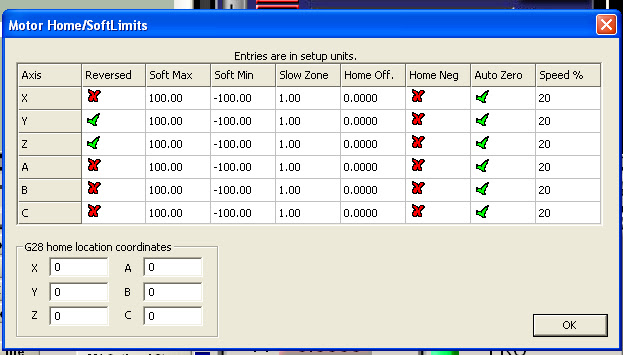

-         Variklių darbo krypčių korekcija: Config – Homing/Limits

Man prireikė šio nustatymo, nes kai kurių variklių kryptys buvo priešingos. Jus gali to ir nereikėti.





-         Variklių žingsnių derinimas X, Y ir Z : Config – Motor Turning





-         Špindelio  max greičio nustatymas: Config –Spindle Pulleys





-         Špindelio valdymo nustatymas: Config – Ports and Pins –Spindle Setup





-         Z nulinio taško nustatymas. Tam reikia suvesti atitinkamą programėlė. Spaudžiame Operator – Edit Button Script. Tada spaudžiame mirksinčią lentelę Auto Tool Zero.  Atsidariusiame lange viską ištriname ir suvedame štai tokį tekstą:



CurrentFeed = GetOemDRO(818)

DoSpinStop()



ZCur = GetDro(2)

ZMove = ZCur-20.0 'Maximum detection depth 20.0

ZOffset = 0 'Probe thickness 1.6

ZSal = ZOffset + 2 'After the completion of the probe, put on the 2.0

If GetOemLed (825)=0 Then

Code "G4 P2.5"

Code "G31 Z"& ZMove & "F25"

While IsMoving()

Sleep(200)

Wend

Probepos = GetDro(2)

Call SetDro(2, ZOffset)

Code "G4 P1"

Code "G0 Z" & ZSal

Code "(Z zeroed)"

Code "F" &CurrentFeed



Else

Code "(Check Ground Probe)"

End If



Exit Sub



Tada File – Save



Viskas. CNC staklytės paruoštos darbui.

O kaip su jomis dirbti, tai čia kaip sparnuotoje frazėje

 „Mokytis..., Mokytis... ir dar kartą Mokytis...“



Visiems sėkmės,

JAUGARO, LY5RJ

Rolandas
