VEF 202 ПЧ_AM derinimas

Nutariau aprašyti mano naudojamą metodiką ПЧ AM derinimui su NWT charakteriografu. Aprašysiu kaip derinamas VEF 202 imtuvas.

 Labai panašiai derinamos ir kitos radijos. Internete galima surasti ne vieną aprašymą.

 Man labiausiai patiko šis: NUORODA

 Pirmiausia schema su pajungimo taškais:

 Pajungimo taškai montažinėje plokštėje:

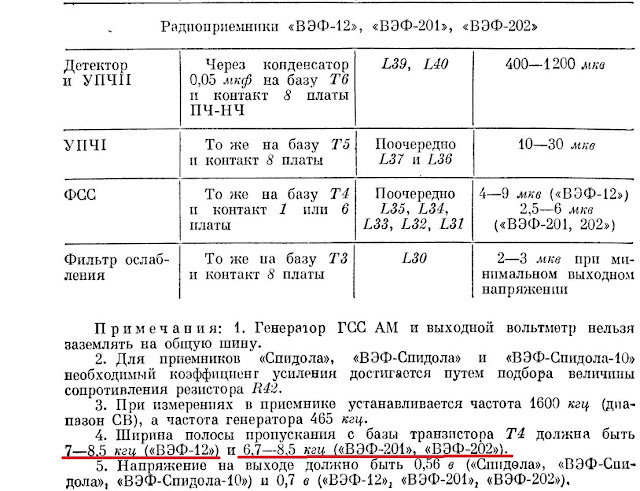

 Derinimo metodika iš senų rusiškų knygų:

 Kaip viską darau pabandžiau išdėstyti VIDEO faile.



Tai čia ir neaprašinėsiu.

 Smagios peržiūros.

LY5RJ, JAUGARO.
