Skaitmeninis FM imtuvas skirtas VEF12...206 su TEA5767










Interneto platybėse suradau dar vieną variantą senojo VEF 12…206 prikėlimui naujam gyvenimui. Patiko tai, kad šiame sprendime naudojamas atskiras skaitmeninis radio modulis. Detalių minimumas. O ir veikia puikiai.



Shema:








Kaip pajungti papildomą FM plokštę, esu aprašięs čia: NUORODA

Jei nėra stabilizuotos 5V įtampos – montuojama papildomai stabilizatorius. Apvesta punktyru.

Tei norite padidinti imtuvo jautrumą, pageidautina susrinkti AD stiprintuvą. Apvesta dar vienu punktyru. Galima surinkti ir kitokį jums priimtiną stiprintuvėlį.

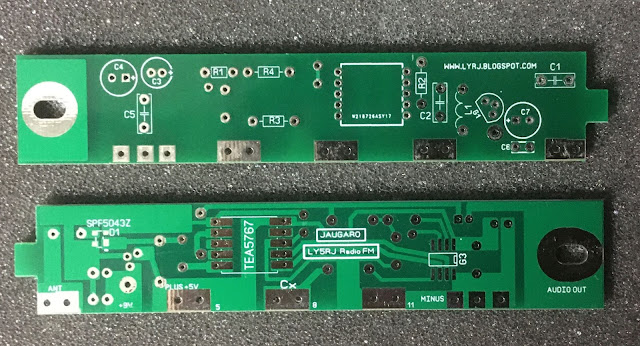

Nubraižiau ir montažinę plokštę. Galite užsisakyti iš kiniečių. Pavyzdžiui PCBWay.com. Gerber failus rasite pridėtuose failuose. Plokštę braižiau taip, kad tiesiog ją pačią tvirtiname ant diapazonų perjungimo būgno. Kontaktines kojytes padariau iš sulenkto 1.2 mm laido. Geriau laidas būtu pasidabruotas, tačiau tokio neturėjau. Tiko ir varinis….







Kaip derinama, programinius kodus ieškoti prede apačioje.

 Kaip ir visa info. Sekmės gamyboje.

LY5RJ, Jaugaro



PRIEDAI:

Išeities šaltinis: NUORODA

Schema: NUORODA

Plokštė: NUORODA

Programiniai hex kodai: NUORODA

GERBER failai plokštės užsakymui: NUORODA

Plokštės suderinimo aprašymas (rusų kalba): NUORODA

Plokštės suderinimo aprašymas (lietuvių kalba):NUORODA:

Visa info vienoje vietoje: NUORODA

Mano Video įrašas (rusų kalba): NUORODA
