2020 m. lapkričio 4 d., trečiadienis

VEF SPIDOLA 232 ir FM bangos




Prikėliau naujam gyvenimui radio imtuvą  VEF SPIDOLA 232. Na, labai patiko. Gražus garsas. Sakyčiau skamba žymiai solidžiau nei jo populiarusis  brolis VEF 202. Apie atliktus darbus ir aprašysiu.

Šiame radio imtuve nėra UKV bloko, todėl teks į radiją įmontuoti naują FM dalį.  Tam aš panaudojau jau mano aprašytą FM bloką. Kaip jį pasigaminti rasite čia: NUORODA

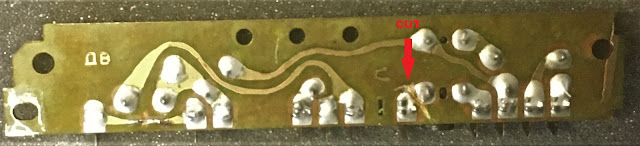

Belieka aprašyti tik pajungimo taškus. Pradžioje iš diapazonų perjungimo būgno išimame ДВ (ilgųjų bangų) plankutę ir perpjaunam takelį, einantį iš 12 kojos. Grąžiname plankutę atgal.

Toliau jungiam kelis laidukus prie imtuvo pagrindinės plokštės:


Pritvirtiname naują FM plokštelę. Vietos imtuve yra tikrai daug. Aš ją sumontavau taip.


Jungiam, derinam ir džiaugiamės atgijusia radija.  Derinimui būtina susipažinti su derinimo instrukcija. Atsisiųsti galima iš čia: NUORODA

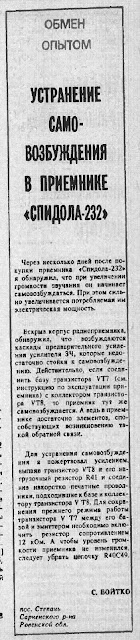

Mano radio imtuvas, atsukus daugiau garso rankenėlę, susižadindavau. Vaistų nuo tos ligos radau Radio žurnale 1991 12 numeryje:


Kad dau jum nevargti, pateikiu kur ir ką reikia padaryti:


Visiems sekmės
LY5RJ, Jaugaro
